9-19、9-26型高压离心通风机概述

一、风机的用途
 9-19、9－26型高压离心通风机，一般用于锻冶炉及高压强制通风，亦可用于输送物料、空气及无腐蚀、不自燃、不易爆、不易挥发、不含粘性物质之气体。介质温度一般不超过50℃，高不超过80℃，介质中所含尘土及硬质颗粒物不大于150mg/m3
二、风机的型式
1、本风机均为单吸入，通常有№ 4、4.5、5、5.6、6.3、7.1、8、9、10、11.2、12.5、14、16，共13个机号。
2、风机通常制成右旋和左旋两种型式。

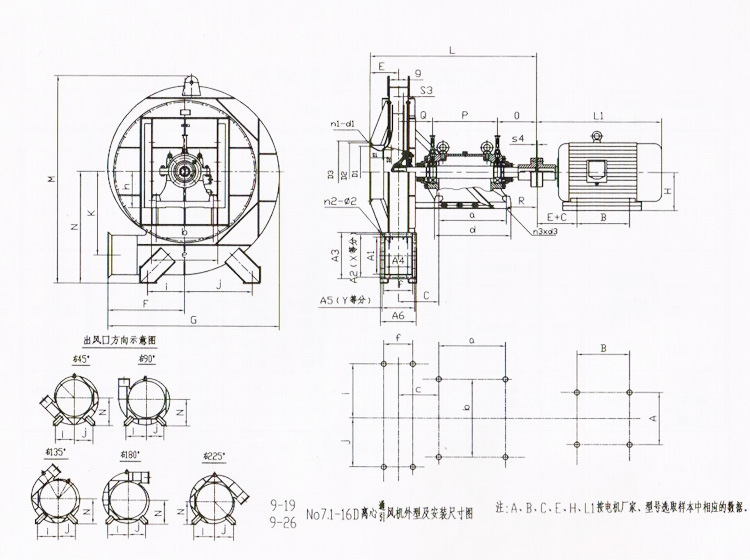

3、风机的出口位置以机壳的出口角度表示，“左”、“右”风机机壳制成0度、45度、90度、135度、180度、225度。
三、风机的结构
风机主要由叶轮、机壳、进风口、支架等组成。
1.叶轮：9－19型风机为12片叶片，9－26型风机为16片叶片，均属前弯型。叶轮扩压器外缘高圆周线速度不得超过140m/s，叶轮成形后，经静、动平衡校正，故运转平稳。
2.机壳：用普通钢板焊接成蜗形壳整体。
3.进风口：做成收敛式流线型的整体结构，用螺栓固定在前盖板上。
4.传动组：由主轴、轴承箱、联轴器等组成。主轴由优质钢制成，轴承箱整体结构。采用滚动轴承，滚动轴承，用润滑脂润滑。
四、故障及原因
（一）、风机振动激烈
1、风机轴与电机轴不同心，皮带轮槽错位。
2、机壳或进风口与叶轮摩擦。
3、基础的刚度不够或不牢固
4、叶轮铆钉松动或叶轮变形。
5、叶轮轴盘孔与轴配合松动，或联轴器螺栓松动。
6、风机进、出口管道安装不良，产生共振。
7、叶片有积灰、污垢、磨损、腐蚀或轴弯曲使转子失衡。(二）、轴承温升过高
1、轴承座振动剧烈。
2、润滑油质量不良，变质或含异物。
3、轴承箱盖，座联接螺栓紧固力过大或过小。
4、轴与滚动轴承安装歪斜，前后两轴承不同心。
5、滚动轴承损坏或轴承弯曲。
（三）、电机电流过大或温升过高
1、开车时进出气管内闸门未关。
2、电机输入电压过低或电源单相断电。
3、受轴承箱剧烈振动的影响。
4、主轴转速超过额定值。
5、风机输送之介质中含有粘性物质。
6、周围环境温度太低，比重过大。

五、性能参数

转速：1450rpm，流量：12518～19717m3/h，压力：4869～4181Pa，轴功率：25.3～37.8KW，电机功率：30KW或45KW/4P，大内效率：78.2。其它机号性能请致电咨询。

六、订货须知
 订货时需注明风机的型号、机号、转速、风量(立方米/小时)、风压(Pa)、旋向、出口角度等。

风机的主要故障有：

一、轴承箱振动剧烈。
1．风机轴与电机轴不同心，联轴器歪斜。
2．机壳或进风口与叶轮摩擦。
3．基础的刚度不够或不牢固。
4．叶轮铆钉松动或轮盘变形。
5．叶轮轴盘与轴松动，联轴器螺栓活动。
6．机壳与支架、轴承箱与支架、轴承箱盖与座等联接螺栓松动。
7．风机进、出口管道安装不良，产生振动。
8．转子失衡。
9．管网过细，风速过快。
二、轴承温升过高。
1． 轴承箱振动剧烈。
2 ． 润滑脂质量不良、变质或填充过多、含有灰尘、粘砂、污垢等杂质。
3．轴承箱盖、座联接螺栓之紧力过大或过小。
4．轴与滚动轴承安装歪斜，前后两轴承不同心。
5．滚动轴承损坏。
三、电动机电流过大和温升过高。
1．开车时进气管道内闸门或节流阀未关严。
2．流量超过规定值或风管漏气。
3·风机输送的气体中含有粘性物质或气温太低，气体密度太大。
4．电机输入电压过低或电源单相断电。
5．联轴器联接不正，皮圈过紧或间隙不匀。
6．受轴承箱振动剧烈的影响。
7．受并联风机工作情况恶化或发生故障的影响。
四、皮带滑下
两皮带轮应该相对应的槽没对正。
五、皮带跳动
两皮带轮距离较近或皮带过长。

在安装风机前首先应准备好安装所需材料和工具，对风机各部机件进行全面检查，对叶轮、机壳、主轴和轴承等机件更应特别细致检查，如发现损伤，应予修复，然后用煤油清洗轴承箱内部。

在进行安装操作过程中必须注意下列三点：
1． 在一些接合面上， 为了防止生锈， 减少拆卸困难， 应涂上一层润滑油或机械油。
2．在上接合面的螺栓时，如有定位销钉应先上好销钉，再拧紧螺栓。
3．检查机壳内及其它壳体内部，不应有掉入和遗留的工具或杂物。
安装要求：
1．安装风机时，输气管道的重量不应加在机壳上，按图纸校正进风口与叶轮的轴向和径向间隙尺寸，日保持轴的水平位置。
2．安装进风口管道时，可以直接利用进风口本身的螺栓联接，此时进风口的固定是靠三个沉头螺钉。
3．出风口被安装成某一角度时，后盘适当旋转使标牌在水平位置，hh No 8—12角钢法兰面应
保
4．安装№8。12D式风机时，利用千分表和塞尺，测量风机主轴和电机轴的同轴度及联轴器两端平行度，两轴同轴度允差为0．05 mm，联轴器端面平行度允差为0．1 mm。
5．风机安装后，用手试拨转子，检查是否有过紧或刮蹭等现象，接线是否正确，其它保险设施是否完善，转动部分或进出方向是否人已离开，在确保安全后方可进行试运转。
6．电机安装后，安装皮带轮或联轴器防护罩，如进气口处不接管道时，也需加防护网或其它安全装置(用户自备)，其它部件照图安装。
     因此在电机容量不改变时，主轴转速不宜更改，若主轴转速增大，电机有过负荷被烧之险。风机所配电机功率，系指在特定工况下，正常功耗加上机械损失和应有的储备量而言，并非出风口全开时所需功率。如风机出口或入口不接管路或未加外界阻力而进行空转，则电机亦有被烧之险。
为安全起见，应在风机的出口或入口管路中添加阀门，起动时将其关闭，运转后再将阀门逐渐慢慢开启，直到规定工况为止，并注意电机的电流是否超标。
维 护:
1．定期清除风机及输气管道内的灰尘、污垢及水等杂质，并防止生锈。
2．风机修理时必须先断电停机，不允需在运转中进行，开关应由专人监护，以防中途送电。
3．对温度计及油标的灵敏性应定期检查。
4．除每次拆修后应更换润滑油外，还应定期更换润滑油。
5．每次维修前后均应仔细记录、清点、核对工具及原材料数量，以防遗忘在风机及管道内部。
